PARKER: 數據中心的液冷有哪些類型？
2022-05-05 09:35:52

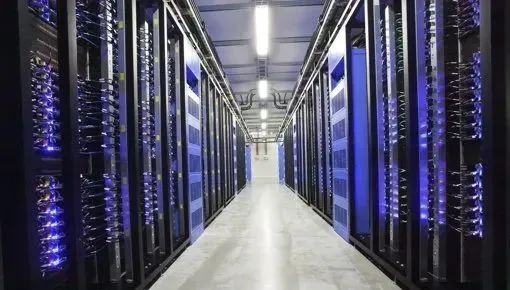

隨著大數據、云計算技術的不斷發展，世界日益互聯，同時也產生大量數據。這些數據可以幫助世界維持日常業務運轉，例如訪問數字化醫療記錄、公司內外部數據及銀行信息等。可以說，數據中心已成為現代基礎設施中最為重要的組成部分之一，對于我們獲取數據至關重要。
為了適應高速發展的業務需求，數據中心需要更快速有效地收集、存儲、處理信息。這一過程不僅會消耗大量電力，還會散發大量熱量。過去，數據中心通過風冷設備來保持服務器和計算設備的理想工作溫度。然而，風冷已很難滿足當前高密度數據中心的發展需求。此外，在碳達峰、碳中和的目標下，作為耗能大戶，數據中心也正向著綠色低碳的方向發展，其中占據數據中心用電量40%左右的制冷空調系統更是節能減排的關鍵目標。
如此一來，液冷技術從“看上去很美”，開始“理想照進現實”，逐漸用于數據中心冷卻系統。這是一種通過液體冷卻介質與熱源直接或間接接觸進行換熱，再將熱量傳遞出去的冷卻技術，下面，我們就一起看下用于數據中心的液冷解決方案都包括哪些類型吧。
冷板式液冷
冷板式液冷又稱熱傳導式液冷。在這種方式下，發熱元器件中熱量產生最多的部件——通常是中央處理器(CPU)，所散發的熱量會被冷卻液體帶走。在冷板式液冷中，電子元器件不會與冷卻液體直接接觸。由于設備產生的其他殘余熱量將繼續由服務器機架間的氣流帶走，因此仍需使用傳統的風冷系統，但對風冷的設備需求將大幅減少。
冷板式液冷可采用單相或兩相系統。
在單相回路中，通常使用水或絕緣流體介質作為冷卻劑，水基冷卻劑在單相系統中更為常見。在單相系統中，冷卻液在帶走IT組件散發的熱量時，將始終保持液態而不發生相變。然而，在兩相系統中卻會發生相變。這意味著，冷卻液在帶走熱量的同時會變成氣體。兩相冷卻劑回路通常使用絕緣流體作為介質，以保護重要的IT組件。雖然兩相系統散熱效率更高，但它們需要額外的系統控制來維持正常運行。
冷板式冷卻系統也可用于機架間和行間冷卻。
機架間冷卻也稱為閉環冷卻，冷卻液封閉在一個機架內，在熱交換器和IT組件間直接進行不間斷循環。行間冷卻，類似于機架間冷卻，一整排的服務器會被連至一個熱交換器。這兩種冷卻技術都有助于消除熱點，無需徹底改造整體基礎設施。
浸沒式液冷
采用浸沒式液冷，IT部件甚至服務器機柜會全部或部分浸入在冷卻介質中。
-
這種方法可確保熱量被帶走，同時由于液體對溫度波動的反應很慢, 可以降低外部溫度變化帶來的風險。
-
浸沒式冷卻還可避免因空氣污染物和濕度給冷卻系統帶來風險，也無需類似風冷系統的各種組件。
-
與其他冷卻方法相比，浸沒式冷卻系統運行更安靜。
-
與冷板式液冷類似，浸沒式冷卻也有單相或兩相冷卻系統。
液冷解決方案存在泄漏風險，較為常見的泄漏點來自不同組件之間的連接點。泄漏對數據中心的破壞可能是災難性的，因此使用無泄漏連接非常重要。

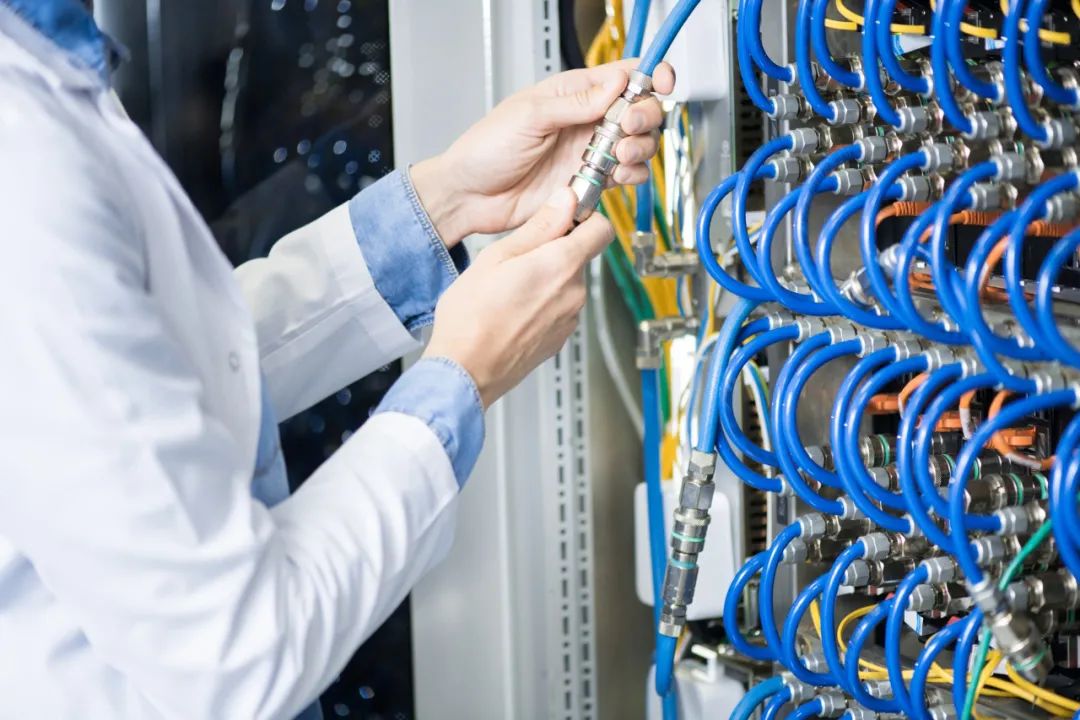

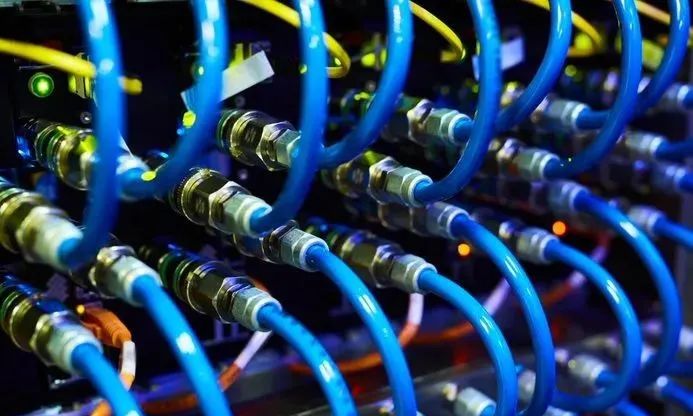

派克漢尼汾可提供多種高品質液冷快換接頭，這些接頭帶有無泄漏單向閥，以防在進行連接和斷開操作時，冷卻液發生泄漏。
