FASTEST：外螺紋密封方案
2022-08-19 11:55:01
FasTest快速密封接頭的螺紋密封通過手柄杠桿/套筒直插/拇指閥按壓/自動驅動等方式，擠壓前端O型密封圈實行瞬時密封，完美替代了傳統的封堵方式，極大提高了工作效率。

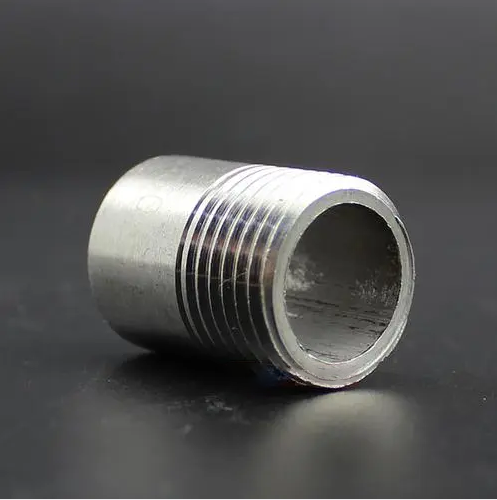

外螺紋接口
FasTest的外螺紋密封系列有FE、60、FX（FXL、FXV、FXP）、MET。根據不同的螺紋連接類型、密封壓力、密封范圍和驅動方式，選擇合適的型號。本文將為大家介紹一下常規的外螺紋密封選型方法。
步驟一：確定螺紋規格型號

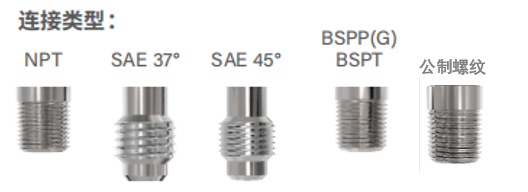

螺紋分為三大類：英制螺紋（55°）、美制螺紋（60°）、米制螺紋/公制螺紋（60°）。本文主要以常用的英制BSPP(G)/BSPT螺紋、美制NPT螺紋、SAE螺紋、公制螺紋為示例。
FE系列連接螺紋類型：
NPT、SAE 37°、SAE 45°、BSPP(G)/BSPT、公制
60系列連接螺紋類型：
NPT、SAE 37°、SAE 45°、BSPP(G)/BSPT、公制
FX系列連接螺紋類型：
NPT、SAE 37°、SAE 45°、BSPP(G)/BSPT、公制
MET系列連接螺紋類型：
NPT、SAE 37°、SAE 45°、BSPP(G)/BSPT、公制（定制）
步驟二：確定密封壓力
每個連接器的密封壓力不一，需確保產品的密封壓力在連接器的密封壓力范圍以內。
FE：真空至34 bar / 500 psi
60：真空至51 bar / 750 psi
FX：真空至345 bar / 5000 psi
MET：真空至689 bar / 10000 psi
步驟三：確定密封范圍
FE密封范圍：
公制：M10至M60
BSPP (G)、BSPT、NPT：1/8 至 2 1/2
SAE 37°：7/16–20 至 1 7/8–12
SAE 45°：7/16–20 至 1 1/16–14
60系列密封范圍：
公制：M10至M33
BSPP (G)、BSPT：1/8 至 2 1/2
SAE 37°：7/16 至 1 5/16-12 （-4至-16）
SAE 45°：7/16-20 至 1 3/8-12 （-4至-16）
NPT：1/8 至 1
FX密封范圍：
公制：M10至M20
BSPP (G)、BSPT、NPT：1/8 至 1/2
SAE 37°：3/8-24 至 3/4-16
SAE 45°：3/8-24 至 3/4-16
MET密封范圍：
BSPP (G)、BSPT：1/8 至 1
SAE 37°：7/16-20 至 2 1/2-12 （-4至-32）
SAE 45°：7/16-20 至 1 1/16-14 （-4至-12）
NPT：1/8 至 3
步驟四：確定驅動方式
FE：用于自動化和半自動化生產過程中的氣動密封連接工具。
60: 套筒插拔驅動
FXL: 杠桿手柄驅動
FXV:拇指閥按壓驅動
FXP: 氣動驅動
MET: 手動扭轉，無需生料帶和密封膠等
步驟五：非標/定制方案
實際測試過程中可能會出現螺紋密封的空間預留尺寸不足、插入深度不夠、標準接頭造成干涉的情況，在選型的時候需要特別注意。如遇無法判斷的特殊情況或非常規的接口，用上述四個步驟仍沒找到適合的解決方案，
