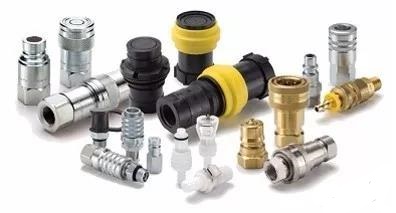

1、什么是快換接頭？
快換接頭是一種機械裝置，在不使用任何工具的情況下，可以快速、簡單、保險地重復連接和斷開流體。
2、快換/快速接頭種類及應用
①直通快換接頭
直通快換接頭內部無閥，主要用于水路或要求全速流動的場合，如壓力沖洗設備、蒸汽清洗設備、流體輸送管路、制冷系統等。
②單截止快換接頭

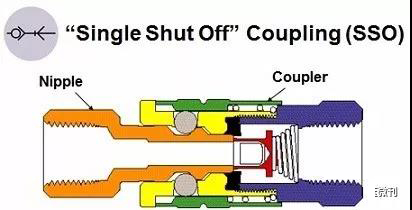

單截止快換接頭有一個閥，位于內螺紋接頭端，主要用于氣動，有些也用于水，如食品加工業、制藥行業、石油化工等。
③雙截止快換接頭
雙截止快換接頭有兩個閥，一個位于內螺紋接頭端，另一個位于外螺紋接頭端，主要用于液壓回路，如起重和搬運設備、工程設備、農業機械、鋼鐵行業、海洋工程等。
3、快換接頭結構
3.1 鋼珠鎖定式快換接頭
鋼珠鎖定式快換接頭為插拔式連接，完成連接后，采用一圈鋼珠就行鎖緊，對連接可靠性要求較高時，可選安全鎖緊裝置。且閥芯采用含密封的單向錐閥，增加了接頭斷開后的可靠性。

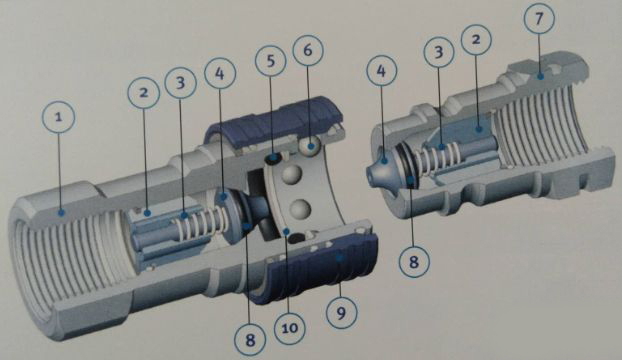

①-插座本體②-閥桿導套③-彈簧④-閥芯⑤密封圈 ⑥-鋼珠 ⑦-插頭本體 ⑧-支撐圈
3.2 齊平面快換接頭
齊平面快換接頭有插拔式連接和螺紋連接，采用平面密封，較容易清理，減小污染物進入液壓系統，此外平面密封快換接頭可減小對接和斷開過程中的油液泄漏量。

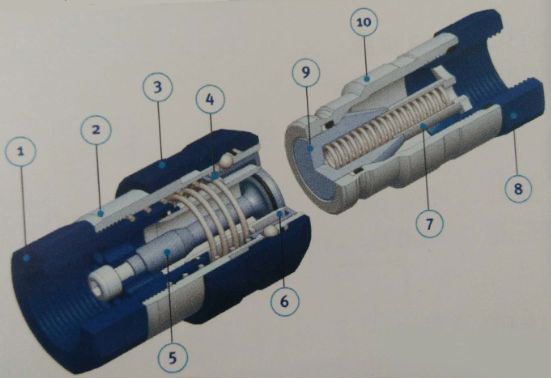

①-閥座②-插座本體③-套筒④-閥⑤閥芯 ⑥-活塞 ⑦-閥座 ⑧-接頭 ⑨-閥芯 ⑩-插頭本體
3.3 螺紋連接快換接頭
螺紋連接快換接頭有錐面密封和平面密封，插座的套筒和插頭外螺紋連接而鎖緊，使快換接頭能承受震動、脈沖等壓力沖擊，并可帶壓操作，適用于較苛刻的應用工況。

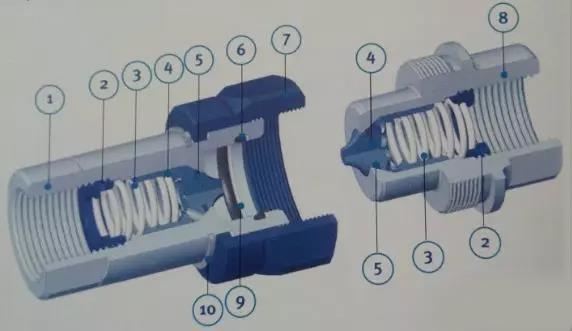

①-插座本體 ②-護圈 ③-彈簧 ④-閥 ⑤密封 ⑥-O形圈 ⑦-套筒 ⑧-插頭本體 ⑨-支撐圈 ⑩-彈性擋圈
4、快換接頭選用原則
快換接頭選用一般遵循STAMP原則，即尺寸、溫度、應用、介質、壓力來選取合適的快換接頭。
S（尺寸）：應考慮快換接頭的通徑，安裝尺寸、結構類型、安裝接口等；
T（溫度）：應了解介質溫度和環境溫度，以選取合適的密封材質；
A（應用）：應考慮快換接頭的應用工況，靜態連接還是動態連接，是否在承受壓力下連接和斷開以及快換接頭的互換性等；
M（介質）：應明確系統使用介質類型，關系到快換接頭主體材質和密封件與介質是否兼容；

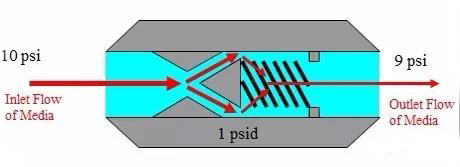

P（壓力）：包括系統最大工作壓力和通過快換接頭允許的最大壓降。
5、快換接頭使用注意事項
①對接前清潔對接面, 避免污染物進入液壓系統；
②對于推入式快換接頭，對接時將公接頭的一端推入母接頭，反之亦然，接后將外部的鎖套旋轉至鎖緊位置以防止斷開；
③對于螺紋連接快換接頭，將母接頭與公接頭的端面對齊，將公接頭推入到母接頭當中，并旋轉公接頭半圈使螺紋連接成功，然后旋轉兩個接頭鎖緊。如果管路內有高壓的殘存壓力，完成螺紋連接后，應該借助工具來鎖緊接頭；
④插拔式接頭不要在回路中有油液流動或有動態壓力的情形下對接或拆斷；
⑤快速接頭不對接時，建議使用防塵帽。
6、快換接頭組合板
快換接頭組合板提供了需要幾路液壓回路、電子線路和氣動回路同時拆斷或連接的解決方案。可實現多路安全地同時拆斷或連接，動作簡單，快捷高效，可帶殘壓操作，且消除了錯誤對接的風險。根據應用需要，各路尺寸可相同或不同。
